Tema 1

Tema 1- Medición de Parámetros Eléctricos

ELECTRICIDAD

Electricidad = Flujo constante de Cargas Eléctricas

Tipos

1. Eléctricos

2. Electromagnéticos

3. Analógicos: Varían / Discreta



4. Digitales: Constantes/Determinada



Análisis

1. Dominio del Tiempo: Variables Temporales / Amplitud, Frecuencia y Fase
2. Dominio de Frecuencia: Sinuidales (Fourer) / Frecuencia y Amplitud

Tipos de Corriente

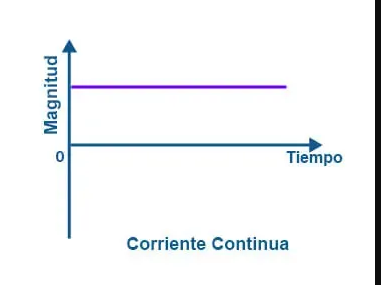

CONTINUA (C.C) o (D.C)

Flujo de Electrones siempre en la misma dirección por un canal.

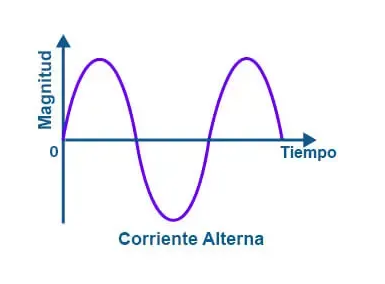

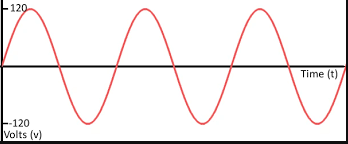

ALTERNA (A.C)

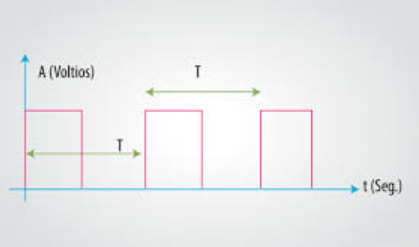

Va cambiando la Polaridad en los extremos del canal. Periodo: Onda Cíclica que se repite

• Frecuencia: Intervalo hasta que pasa de nuevo por el primer punto
• Amplitud: Distancia entre el punto medio de la onda y el punto más alejado.

MAGNITUDES Y MEDICIÓN

Carga eléctrica: exceso/falta de electrones en un objeto a causa del flujo de átomos

• Ion Negativo: Electrones > Protones.
• Ion Positivo: Protones> Electrones.Ç

VOLTAJE

Voltaje: Diferencia de potencial eléctrica / La Intensidad es el paso de electrones de un cuerpo a otro.
Unidad de Medida: V (Voltio) Medición: Voltímetro

INTENSIDAD

Intensidad: Cantidad de corriente que pasa por un conductor en un momento determinado Unidad de Medida: A (Amperio) Fórmula: I=V/R Medición: Amperímetro

RESISTENCIA

Unidad de Medida: Ω (Ohmio) Medición: Multímetro

POTENCIA

Potencia: Trabajo realizado durante el tiempo que se Necesita Unidad de Medida: W (Wattios) Fórmula: P=V * I

FUENTE DE ALIMENTACIÓN

Fuente de Alimentación: Dispositivo a través del cual nos conectamos a la red eléctrica y a la placa del PC.

Corriente ⇒ Transformador ⇒ Rectificador ⇒ Filtro ⇒ Regulador

• Transformador: Modifica la Tensión
  • Bobina Primaria: Recibe Señal.
  • Bobina Secundaria: Entrega Señal Transformada.
• Rectificador: Convierte Señal Alterna (Positiva y Negativa) a Solo Positiva
  • Media Onda: 1 Diodo Transforma Ciclo Negativo en Nulo.
  • Onda Completa: 2 Diodos Transforma Ciclos Negativos en Positivos.
• Filtro: Proporciona A.C. 1 o Varios Condensadores Retienen Corriente y dejan pasar muy lenta. casi D.C
• Regulador: Estabiliza Señal y Mantiene Voltaje de Salida Constante.

SAI: SISTEMA DE ALIMENTACIÓN ININTERRUMPIDO

Proporciona Electricidad a los que estén conectados si hay Apagón y filtra señal para que no haya fallos en los equipos. Tiene dos Salidas: Controlador y Bateria Baja

Previene:

• Apagones
• *Sobre/Bajo Voltaje
• Caidas/Picos de Tensión
• Ruido Eléctrico

Partes:

• Bateria y Cargador: Normalmente 12V
• Filtro: Limpia Señal
• Conversor: de 12V ⇒ D.C
• Inversor: de D.C ⇒ A.C
• Conmutador: Circuito que Camia de Red Eléctrica a SAI

Tipos:

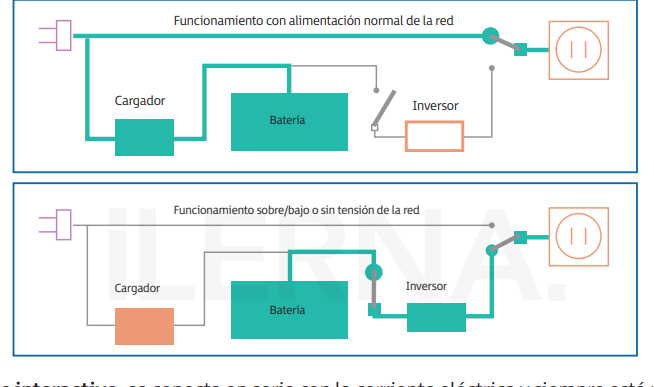

SAI Standby u Offline Pasivo:

En Paralelo, solo se activa cuando hay Apagón o Caida de Tensión.

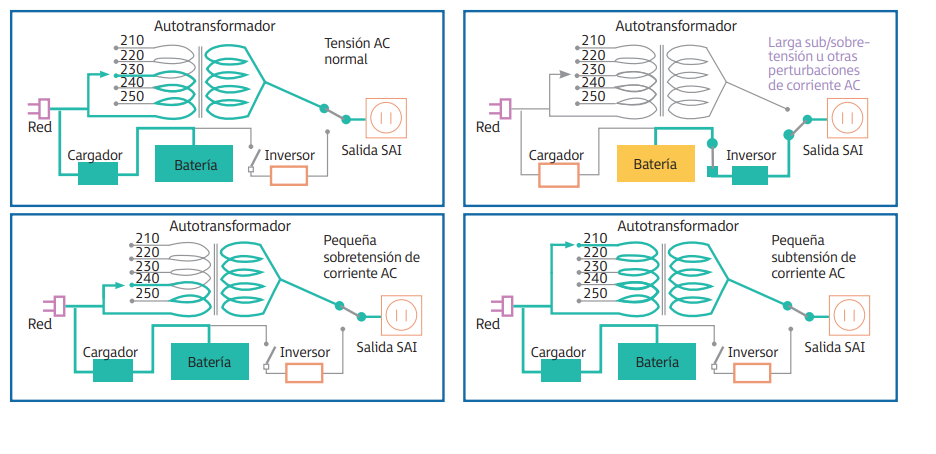

SAI Offline Interactivo:

En Serie y Siempre Activo.

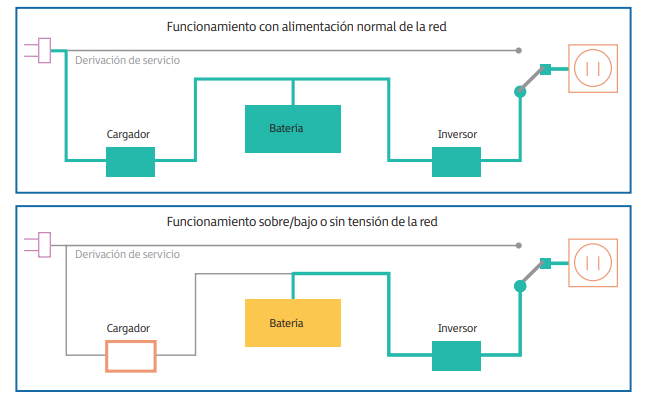

SAI Online de Doble Conversión

La conversión no depende de la entrada sinó de otro inversor.

Características

• Tiempo de autonomía
• Potencia
  • Vatios (V)
  • Voltamperios(VA) Factor de potencia: La Relación entre V y VA debe estar entre 0 y 1
• Precio

CIRCUITOS

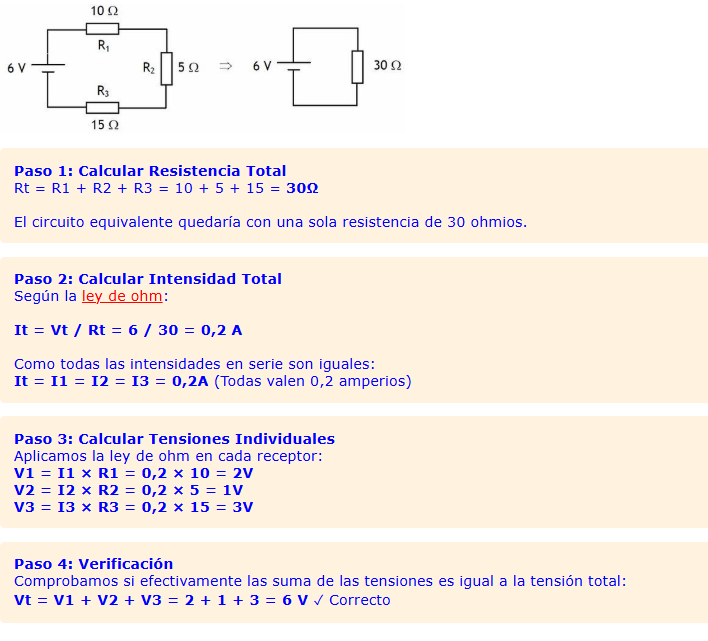

EN SERIE

• Un único Camino
• La intensidad total de los elementos conectados en serie es la misma en cada una de las tensiones en cada elemento
  • It = I1 = I2 = I3 = …
• La tensión total de los elementos conectados en serie es la suma de cada una de las tensiones en cada elemento.
  • Vt = V1 + V2 + V3 + …
• La Resistencia total de todos los receptores conectados en serie es la suma de la resistencia de cada receptor.
  • Rt = R1 + R2 + R3 + …

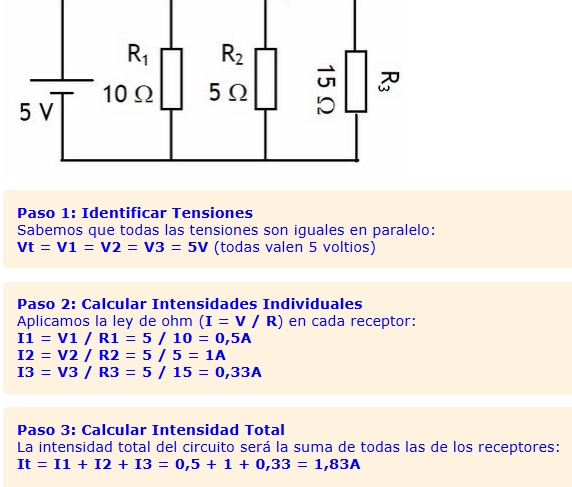

EN PARALELO

• Todos Conectados entre si.
• Todos los elementos o receptores conectados en paralelo están a la misma tensión.
  • Vt = V1 = V2 = V3 = …
• La suma de la intensidad que pasa por cada uno de los receptores es la intensidad total.
  • It = I1 + I2 + I3 + …
• La resistencia total o equivalente de los receptores conectados en paralelo se calcula con la siguiente fórmula:
  • 1/Rt = 1/R1 + 1/R2 + 1/R3 + …
